Napęd wiertnicy RAY Attachments REA 3500 do koparek 2,5 - 4,5 t

Napęd wiertnicy do koparek REA3500 marki RAY Attachments to hydrauliczny napęd przeznaczony do współpracy z koparkami i innymi odpowiednimi nośnikami o masie 2,5 – 4,5 t. Model osiąga moment obrotowy do 3614 Nm, pracuje przy ciśnieniu oleju 240 bar i przepływie 30 – 68 l/min, a jego prędkość obrotowa wynosi 32 – 72 obr./min. Napęd współpracuje z wiertłami serii S4, umożliwiając dobór średnicy do wykonywanych prac.

Opis wariantu: Przeznaczenie: do nośników o masie 2,5 – 4,5 t

ZALETY

• Moment obrotowy do 3614 N·m umożliwia pracę z wiertłami S4 o średnicy do 750 mm,
• Silnik hydrauliczny Danfoss lub Parker zapewnia napęd układu roboczego,
• Wielostopniowa przekładnia planetarna została zaprojektowana z myślą o uzyskaniu wysokiego momentu obrotowego przy stabilnym przekazywaniu mocy,
• Napęd standardowo wyposażono w adaptery do podłączania przewodów hydraulicznych,
• Zakres prędkości 32 – 72 obr./min pozwala dostosować pracę napędu do parametrów układu hydraulicznego maszyny.

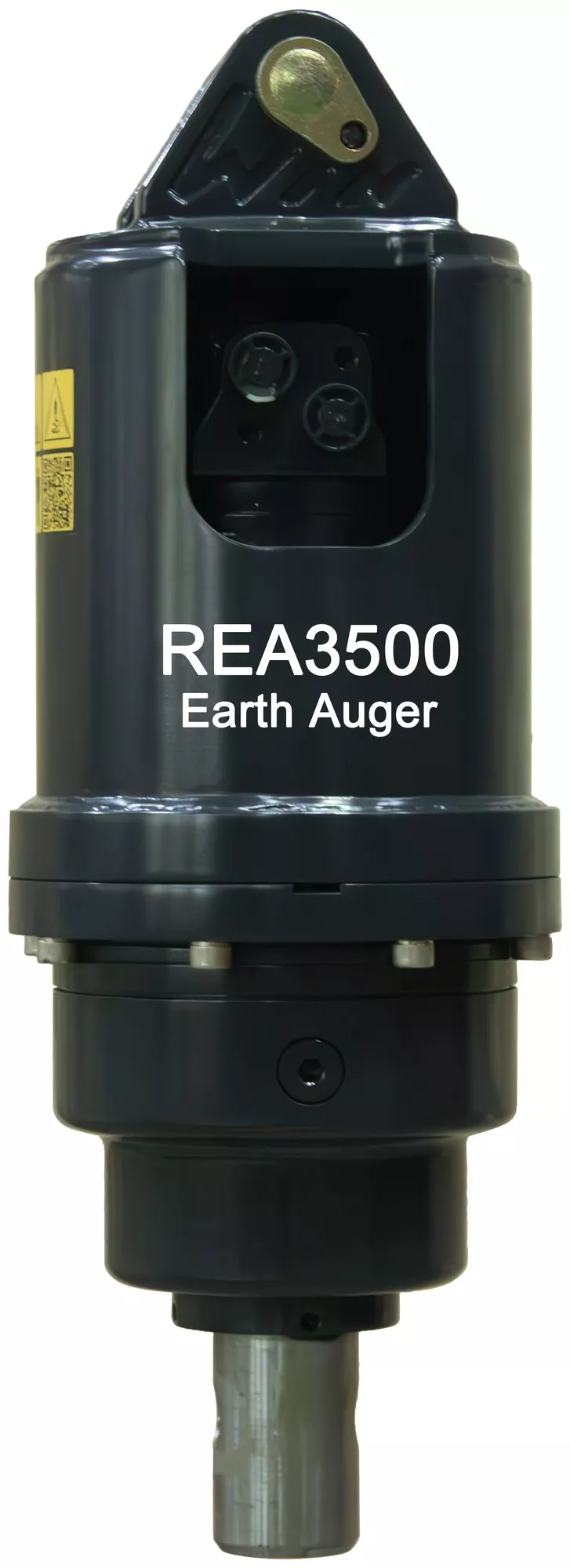

Napęd hydrauliczny REA3500

REA3500 wymaga przepływu oleju w zakresie 30 – 68 l/min i pracuje przy ciśnieniu 240 bar. Przyłącze hydrauliczne ma rozmiar ½″. Masa samego napędu wynosi 71 kg, jego wysokość 700 mm, a maksymalna szerokość obudowy 244 mm.

Wiertła serii S4

Do napędu REA3500 przewidziano wiertła S4 Rock Type o długości 1200 mm. Dostępne kompatybilne średnice to 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600 oraz 750 mm, dzięki czemu osprzęt można dobrać do wymaganej średnicy wykonywanego odwiertu.

Kompatybilny osprzęt

• Przedłużenie wiertła S4E o długości 500 mm,
• Przedłużenie wiertła S4E o długości 800 mm,
• Przedłużenie wiertła S4E o długości 1000 mm,
• Przewody hydrauliczne ½″ o długości 1,5 m,
• Mocowanie dwusworzniowe bez podpory, dostępne w wersji z adapterem lub bez adaptera,
• Mocowanie dwusworzniowe z podporą, dostępne w wersji z adapterem lub bez adaptera,
• Frezarka do pni RSP250 o średnicy 250 mm.
