Laserowy system kontroli pracy maszyn Topcon LS-B10

Maszyny sterowane laserem – zautomatyzowanie procesu niwelacji. Jak to działa?

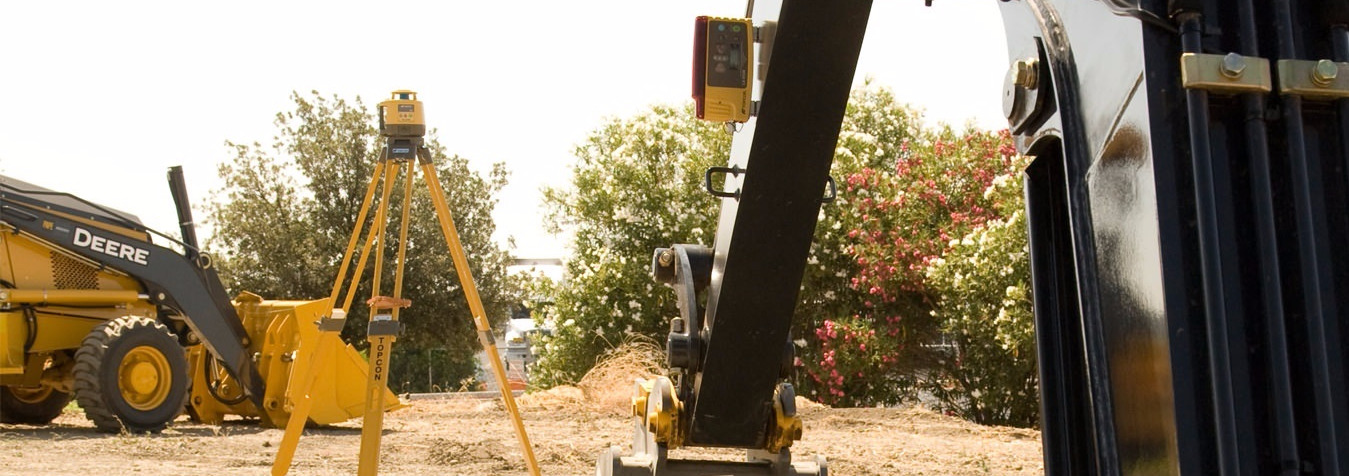

Do lemiesza lub bomu maszyny montuje się czujnik laserowy LSB10 firmy Topcon, który podaje operatorowi proste komunikaty: np. opuść lemiesz, podnieś lemiesz, tak trzymaj. Komunikaty podawane są za pomocą kolorowych diod lub strzałek, widocznych nawet w słońcu. Skąd czujnik wie, co ma zrobić operator? Porównuje on swoją wysokość (a więc i wysokość lemiesza) z idealną płaszczyzną odniesienia i pracuje dokładnie do tej płaszczyzny. Efekt jest taki, że teren można wyrównać w mniejszej ilości przejazdów, a w dodatku dokładniej.

Laserowe sterowanie pracą maszyn jest najprostszym i zasadniczo najtańszym rozwiązaniem automatyzującym proces niwelacji. Montaż do bomu jest prosty – czujnik LS-B10 wyposażony jest w uchwyt magnetyczny, więc dosłownie wystarczy go tylko przyłożyć do maszyny i trzyma się mocno. W dodatku po skończonej pracy można ten czujnik zdjąć i schować w bezpiecznym miejscu lub łatwo przełożyć na inną maszynę. Na lemieszu czujniki muszą być zamocowane na specjalnych masztach. W bardziej zaawansowanych rozwiązaniach stosowane są dwa czujniki, a informacje z czujników przekazywane są do panelu kontrolnego w kabinie operatora. Sterowanie laserowe może być stosowane wszędzie tam, gdzie wymagane jest kontrolowanie poziomu lub wysokości – może więc być stosowane do współpracy z lemieszem (w spycharce lub równiarce), z łyżką (w koparce) lub belką rozściełacza przy rozkładaniu asfaltu. Zazwyczaj systemy te – oprócz czujników laserowych, wykorzystują także czujniki innych typów (ultradźwiękowy, grawitacyjny). Firma Topcon oferuje rozwiązania niemal do wszystkich maszyn – typowych bądź nietypowych.

Zalety

• Szeroki zakres odbioru wiązki laserowej (12 cm), 270° – większa kontrola roboty,
• Wysoka dokładność pracy dostosowywana w zależności od potrzeb pomiędzy 4 ustawieniami (od 2 mm do 30 mm),
• Wszystko w zasięgu wzroku – duży, czytelny wyświetlacz LED pomaga w kontroli wysokości prowadzonego lemiesza czy łyżki koparki (systemy 1D),
• Wytrzymała konstrukcja obudowy – wysoka odporność na działania wody i kurzu, potwierdzone klasą IPX6,
• Długi czas działania z jednym kompletem baterii – 100 godzin,
• Solidne mocowanie na maszynie za pomocą magnesów,
• Pewny, niezawodny sprzęt – produkowany w Japonii,
• Możliwość pomiarów metodą klasyczną na łacie laserowej za pośrednictwem uchwytu czujnika.
