Ręczny/zawieszany chwytak próżniowy Probst SPEEDY VS-140/200 (+ płyty ssące i wbudowana przyssawka do płyt 50 kg)
kredytu lub leasingu
Produkty powiązane

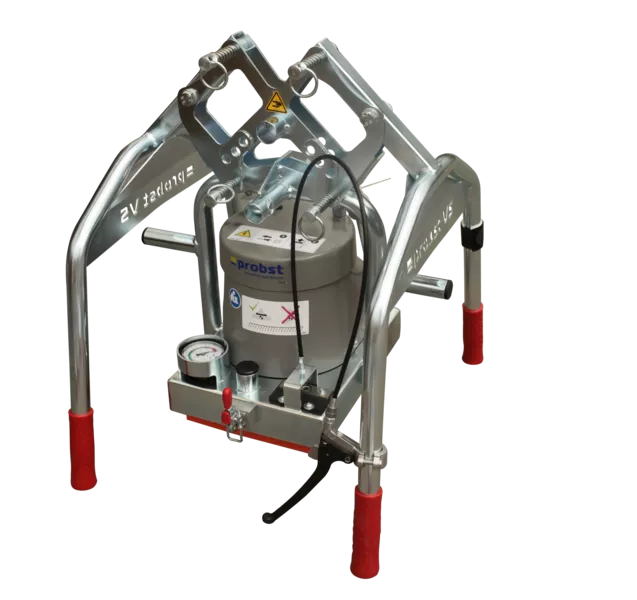

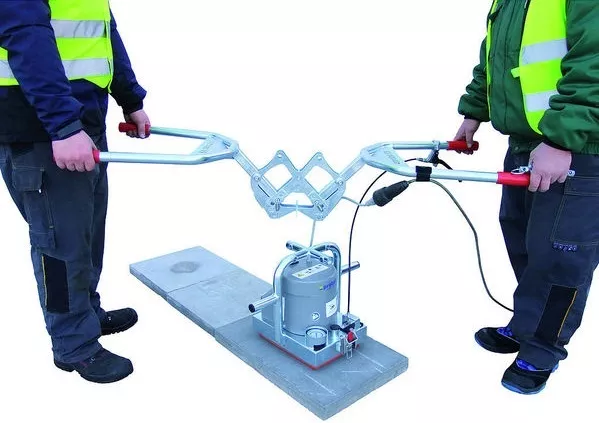

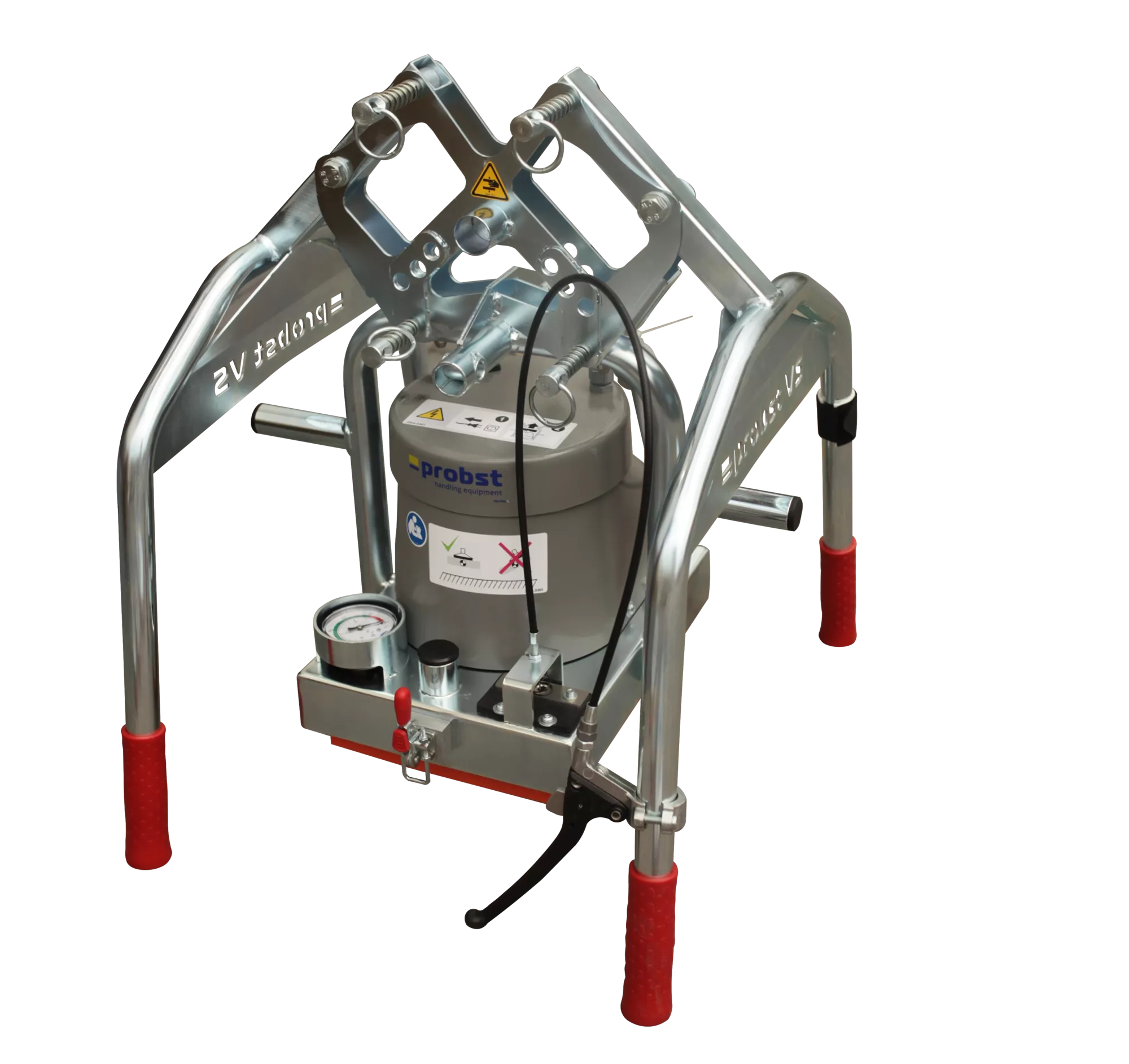

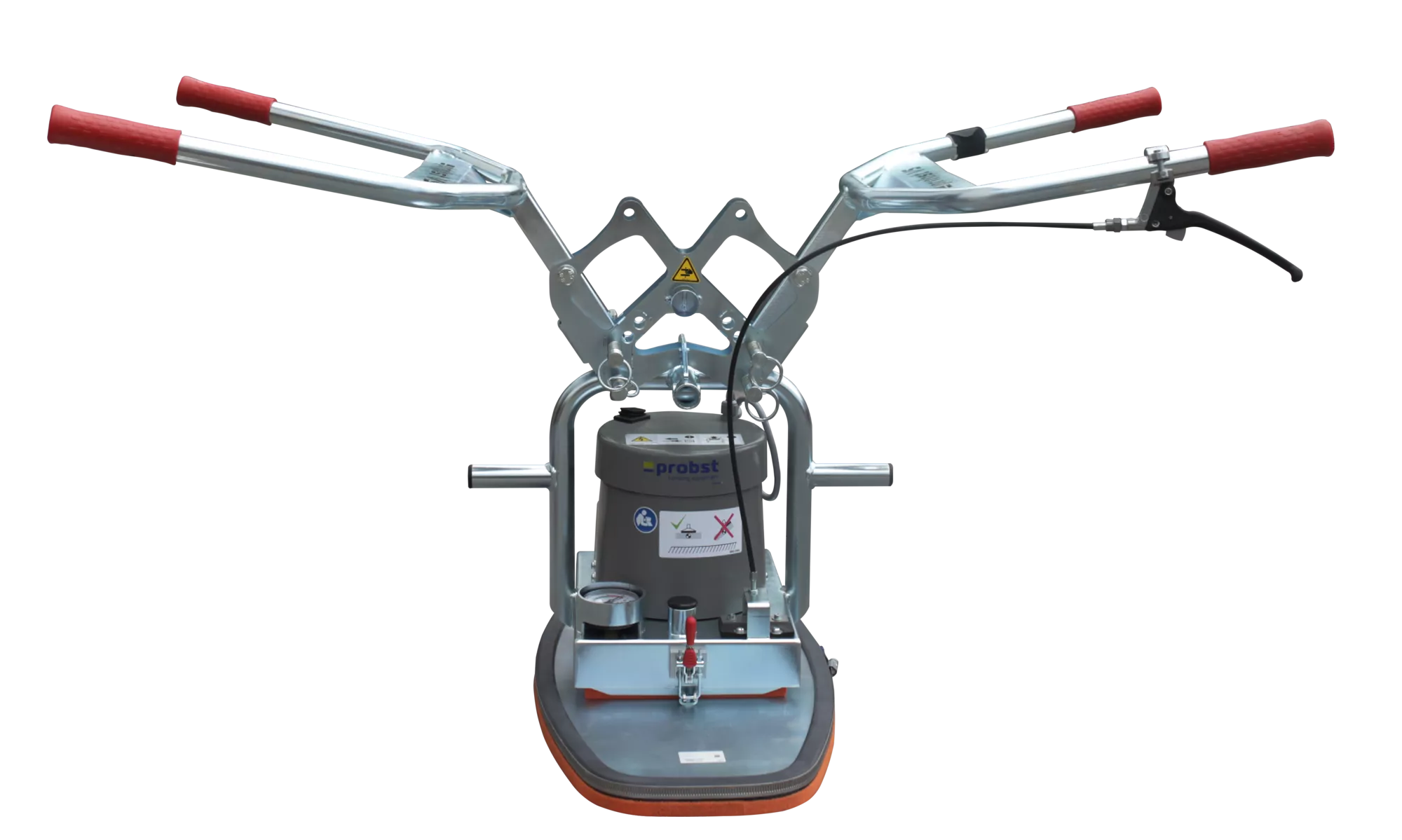

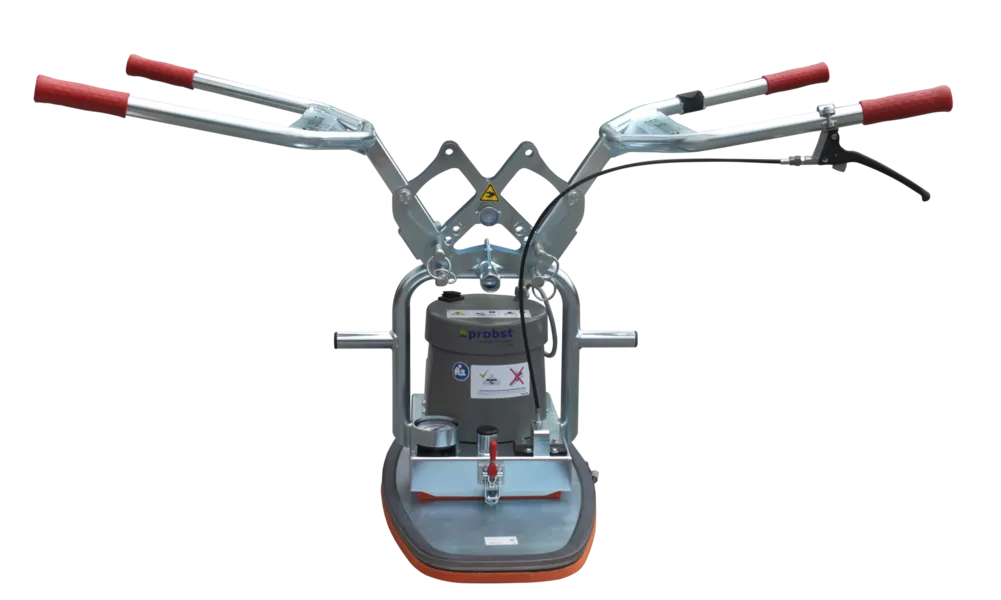

Chwytak próżniowy SPEEDY VS-140/200 marki Probst ze zintegrowaną płytą ssącą o udźwigu wynoszącym 50 kg to najpopularniejsze na rynku urządzenie do podciśnieniowego układania szerokiej gamy płyt z kamienia naturalnego oraz prefabrykatów betonowych. Zasilana napięciem 230 V wysokowydajna turbina próżniowa pozwala na szybkie, bezpieczne i ergonomiczne układanie. Chwytak może być podnoszony ręcznie przez dwie osoby, które są w stanie podnieść nawet bardzo porowate i o nierównej powierzchni płyty do 140 kg oraz mechanicznie po zastosowaniu specjalnej płyty ssącej i podwieszeniu urządzenia do nośnika, masa podnoszonych płyt może wynosić nawet 200 kg.Chwytak jest pokryty powłoką galwanizowaną, dzięki czemu nie jest narażony na korozję.
Po podłączeniu do standardowego gniazda zasilania, mocna turbina próżniowa bezpiecznie i szybko (w ciągu 0,5 sekundy) przylega nawet do bardzo porowatych płyt i odsłoniętych powierzchni kruszywa.
NOWOŚĆ! Szybkozłączka pozwala na zamontowanie różnych płytek ssących w ciągu kilku sekund na zintegrowanej płycie ssącej do różnych celów, różnych wielkości płyt i różnych ciężarów.
NOWOŚĆ! Uchwyty można obracać o 90°, zmieniając położenie 2 śrub. Może to być korzystne, gdy zmienia się układanie płyt poprzecznie lub wzdłużnie lub gdy układane są płyty, które dotykają ściany.
NOWOŚĆ! Teraz z odblokowywaną dźwignią uruchamiającą wytworzenie próżni. To podwójne zabezpieczenie chroni materiał nawierzchniowy przed przypadkowym uwolnieniem.
Zestaw zawiera ucho do podnoszenia VS-EH marki Probst z łańcuchem bezpieczeństwa do bezpiecznego podnoszenia i przenoszenia oraz cztery płyty ssące.
Opis wariantu: Model ze zintegrowanym urządzeniem do szybkiej wymiany płyt i płytami ssącymi oraz uchwytem do podnoszenia
Parametry techniczne

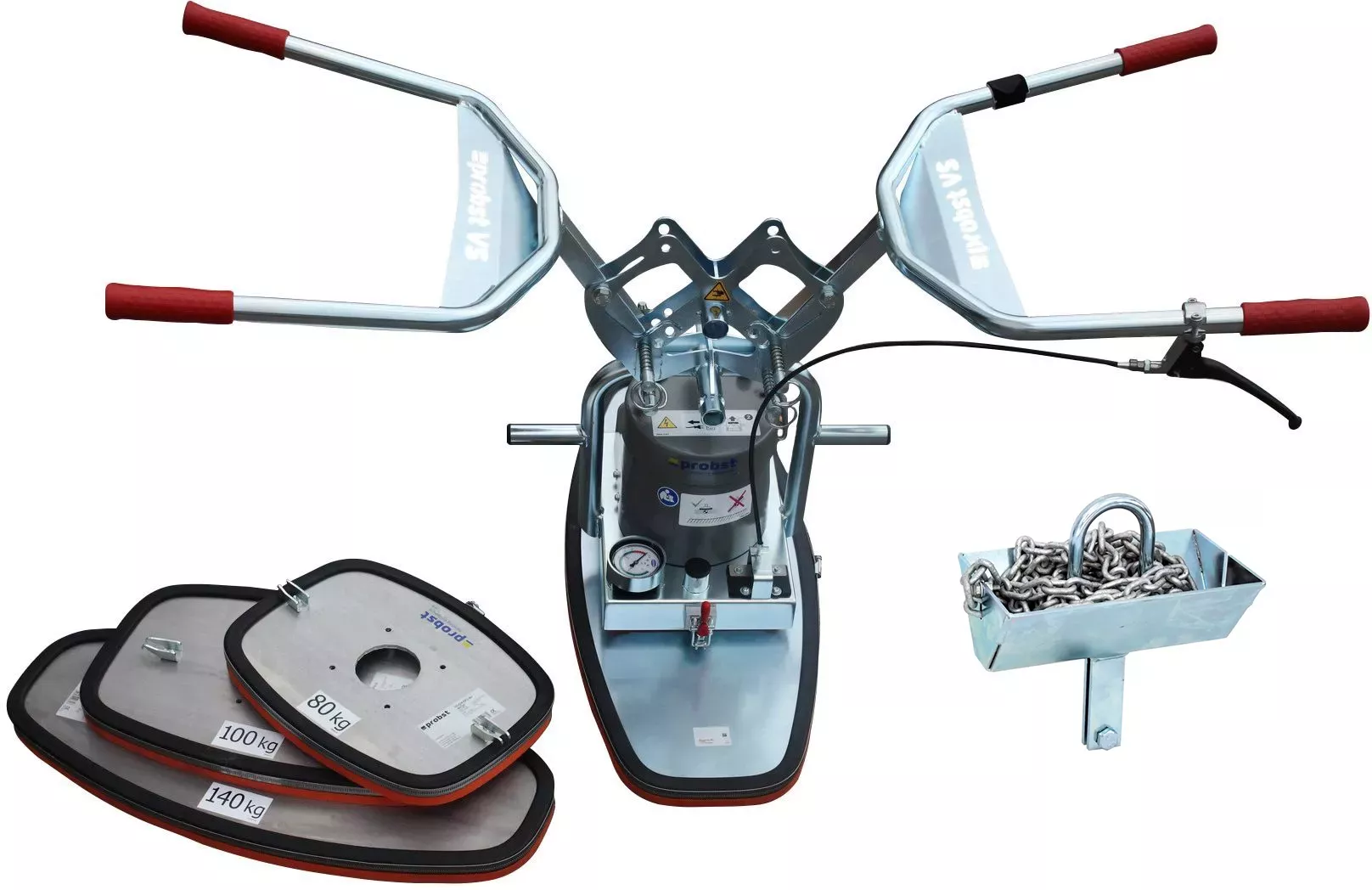

ZESTAW ZAWIERA
- Chwytak próżniowy SPEEDY VS-140/200, numer katalogowy: 52700015,
- Uchwyt do podnoszenia VS-EH, numer katalogowy: 42710143,
- Płyta ssąca VS-GH-SPS-80-40/30, numer katalogowy: 42710129 (udźwig 80 kg),
- Płyta ssąca VS-GH-SPS-100-50/30, numer katalogowy: 42710130 (udźwig 100 kg),
- Płyta ssąca VS-GH-SPS-140-70/30, numer katalogowy: 42710131 (udźwig 140 kg),
- Płyta ssąca VS-GH-SPS-200-85/34, numer katalogowy: 42710132 (udźwig 200 kg).
TECHNOLOGIA PRÓŻNIOWA
KORZYŚCI
W porównaniu do urządzeń mechanicznych, technologia próżniowa zapewnia znaczące i liczne korzyści jeśli chodzi o obsługę i instalację maszyn budowlanych. To odnosi się zarówno do transportu i prac wewnątrz betoniarni, jak również na placu budowy.
GŁÓWNE ZALETY
- Bez zbędnych połączeń,
- Bez pęknięć krawędzi i odprysków,
- Wysoka jakość układania – łatwe usunięcie i dopasowanie płyty np. w przypadku gdy została zbyt głęboko osadzona.
POROWATOŚĆ
Na niezawodność funkcji urządzeń próżniowych decydujący wpływ ma porowatość elementów. Łatwo to sobie wyobrazić: jeśli powietrze napływające z mikroporów przekracza pojemność, którą pompa próżniowa lub dmuchawa jest w stanie wydmuchać to odpowiednie podciśnienie między płytką ssącą i materiałem budowlanym nie może zostać wytworzone. Tego rodzaju produkty nie nadają się do podnoszenia przez urządzenia próżniowe. W przeciwieństwie do charakterystyki nawierzchni i wykończenia, porowatość nie jest widoczna gołym okiem. Dlatego też Probst opracował „Porometr”, aby określić porowatość. Probst, międzynarodowy lider na rynku w tym zakresie oferuje szeroką gamę wszechstronnych urządzeń i maszyn spełniających różnorodne wymagania klientów i rynku. Poniższy zarys ma na celu zapewnienie naszym klientom pewnego rodzaju przewodnika, który pomoże im w wyborze odpowiedniego sprzętu.
PRZEZNACZENIE MODELI URZĄDZEŃ WZGLĘDEM MATERIAŁU
| Odpowiednie urządzenia próżniowe | ||||||||||||||
| Wytwarzanie próżni za pomocą pompy próżniowej | Wytwarzanie próżni za pomocą dmuchawy próżniowej | |||||||||||||
| Chwytaki próżniowe | Podnośniki próżniowe | Podnośniki do węży próżniowych | ||||||||||||
| Specyfikacja materiału / produktu | VH | VPH | VPE | MJ | SM | SH | SH TURBO | SPEEDY VS | QUICKJET QJ | POWER JET PJ | JUMBO-MOBIL JM | JUMBO BV VARIO | UNIPOSE UP | TRANS-MOBIL TM |
| Bardzo gęsty / nieporowaty: - granit, - marmur, - płyty „WET CAST“ (formowany mokry beton). | ||||||||||||||
| Gęsty / lekko porowaty: - różne kamienie naturalne, - specyficzne piaskowce, - wapień, - jednowarstwowe kamienie betonowe, bardzo skompresowane, wyprodukowane z wysoką zawartością wody / cementu. | ||||||||||||||
| Umiarkowana porowatość: - mniejsze bloczki prefabrykowane. | ||||||||||||||
| Wysoka porowatość: - większe bloczki prefabrykowane, - bloczki z betonu komórkowego, - odsłonięte powierzchnie kruszywa. | ||||||||||||||
| Bardzo wysoka porowatość: - odwodnienie liniowe, - odwodnienie liniowe pojedyczne. | Na zapytanie | |||||||||||||
– Zalecane
– Warunki graniczne (przed podjęciem ostatecznej decyzji warto wykonać test).
– Niezalecane.
Powierzchnia
W praktyce liczy się nie tyle wykończenie powierzchni, co raczej porowatość materiału.
- 1. Płaskie i głaskie powierzchnie są optymalne.
- 2. Nieznaczne, nieostre nierówności do 5 mm zwykle nie są problemem,
- 3. Produkty z nieostrymi nierównościami wielkości ok. 8 – 10 mm mogą być obsługiwane przez urządzenia próżniowe i odpowiednie systemy uszczelniające,
- 4. Produkty z głębokimi nierównościami, takimi jak odsłonięte kruszywo mogą być z łatwością obsługiwane przez urządzenia próżniowe oraz dmuchawę próżniową,
- 5. Produkty o ostrych krawędziach, z nierównym stopniem w górę do ok. 3 mm są w całości obsługiwane wyłącznie przez urządzenia wyposażone w dmuchawę próżniową,
- 6. Inne właściwości powierzchni na życzenie.
DOSTĘPNE PŁYTY SSĄCE
| Pozycje | Parametry | |||||
|---|---|---|---|---|---|---|
| Nazwa | Symbol | Ciężar | Wymiary | Udźwig (200mbar - chwytak SPEEDY VS-140/200) | Udźwig (150mbar - chwytak M-JET-250) | Kąt |
| Płyty owalne | ||||||
| VS-GH-SPS-100(75)-50/30 | 42710130 | 2,7 kg | 500x300 mm | 100 kg | 75 kg | |
| VS-GH-SPS-140(105)-70/30 | 42710131 | 3,4 kg | 700x300 mm | 140 kg | 105 kg | |
| VS-GH-SPS-200(150)-85/34 | 42710132 | 12 kg | 850x340 mm | 200 kg | 150 kg | |
| VS-GH-SPS-80(60)-40/30 | 42710129 | 2,1 kg | 400x300 mm | 80 kg | 60 kg | |
| Płyty prostokątne | ||||||
| M-JET-SPS-250-97/42 | 42710223 | 18 kg | 970x420 mm | 250 kg | ||
| Płyty kątowe | ||||||
| VS-GH-WSP-150(110)-70/15,5-17-90° | 42720360 | 7 kg | 700x155x170 mm | 150 kg | 110 kg | 90° |
| VS-GH-WSP-150(110)-90/12-15,5-101° | 42720347 | 7,9 kg | 900x120x155 mm | 150 kg | 110 kg | 101° |
| VS-GH-WSP-85(65)-90/8-12-90° | 42720345 | 8 kg | 900x80x120 mm | 85 kg | 65 kg | 90° |
**Wystarczy zacisnąć płytę w celu przymocowania do urządzenia szybkiej wymiany.
***Należy dokupić zestaw montażowy VS-GH-SPS, aby przymocować do urządzenia szybkiej wymiany.
