Współczynnik zawartości harmonicznych (ang. Total Harmonic Distortion, THD) czyli całkowite zniekształcenie harmoniczne, to miara poziomu zakłóceń w sygnale elektrycznym, wskazująca, jak bardzo przebieg prądu lub napięcia odbiega od idealnej fali sinusoidalnej.
W idealnych warunkach prąd przemienny (AC) ma kształt czystej sinusoidy, co oznacza, że energia jest dostarczana w sposób stabilny i przewidywalny. W rzeczywistych systemach elektroenergetycznych występują jednak różne zakłócenia, które powodują dodanie do sygnału podstawowego tzw. harmonicznych – są to fale o wyższych częstotliwościach, będące wielokrotnościami częstotliwości podstawowej.
Jak definiować THD
THD określa stosunek sumy mocy tych harmonicznych do mocy podstawowej częstotliwości sygnału i jest wyrażane w procentach. Im wyższa wartość THD, tym bardziej zniekształcony sygnał, co może prowadzić do negatywnych skutków, takich jak:
- Spadek wydajności urządzeń elektrycznych – np. silniki elektryczne mogą się przegrzewać, generować niepożądane wibracje i pracować mniej efektywnie.
- Zakłócenia w działaniu urządzeń elektronicznych – np. komputery, sprzęt audio czy systemy medyczne mogą doświadczać błędów działania.
- Większe straty energii – zniekształcenia prądu prowadzą do strat ciepła i nieefektywnego wykorzystania energii.
- Zwiększone ryzyko awarii – wysoki poziom THD może prowadzić do przedwczesnego zużycia komponentów elektrycznych i elektronicznych.
THD jest kluczowym parametrem w ocenie jakości energii elektrycznej – w wielu branżach, takich jak przemysł, medycyna czy informatyka, wymagane są bardzo niskie wartości THD, aby zapewnić stabilne i bezpieczne funkcjonowanie sprzętu.
- Niskie THD (<6%): prąd niemal identyczny z tym dostarczanym przez sieć energetyczną, bezpieczny dla elektroniki.
- Wysokie THD (>10%): może powodować uszkodzenia sprzętu elektronicznego i niestabilną pracę urządzeń, zwiększając ryzyko awarii.
Dlaczego niski poziom THD jest ważny?
Niski współczynnik zawartości harmonicznych (THD) to kluczowy element wpływający na jakość dostarczanej energii oraz bezpieczeństwo i wydajność urządzeń elektrycznych. Prąd o niskim THD zapewnia stabilne i niezawodne działanie systemów, chroniąc przed awariami, stratami energii i uszkodzeniami sprzętu.
Wysokie THD może prowadzić do licznych problemów, takich jak przegrzewanie się podzespołów elektronicznych, zakłócenia w pracy silników, nadmierne zużycie energii czy obniżenie efektywności systemów sterowania. Długotrwałe eksploatowanie sprzętu przy wysokim poziomie zniekształceń harmonicznych znacząco skraca jego żywotność i zwiększa koszty utrzymania.
Dzięki zastosowaniu nowoczesnych technologii, takich jak filtry aktywne i pasywne oraz wysokiej jakości prądnice, możliwe jest ograniczenie THD do bezpiecznych wartości.
Podsumowując, wybór źródła energii o niskim THD to inwestycja w niezawodność, oszczędność i bezpieczeństwo. Eliminacja zakłóceń harmonicznych przyczynia się do stabilnej pracy urządzeń, redukcji strat energetycznych oraz wydłużenia żywotności sprzętu. Decydując się na rozwiązania z minimalnym poziomem THD, zapewniasz sobie wysoką jakość energii i bezproblemowe działanie urządzeń przez długie lata.
Jak mierzy się THD?
Pomiar THD odbywa się przy użyciu zaawansowanych urządzeń diagnostycznych, takich jak:
- Analizatory harmonicznych: precyzyjnie mierzą poziomy harmonicznych i całkowite THD.
- Oscyloskopy cyfrowe: pozwalają wizualizować przebieg sygnału i wykrywać zniekształcenia.
- Mierniki jakości energii: analizują parametry napięcia i prądu w czasie rzeczywistym.
Wpływ THD na systemy elektryczne i elektroniczne
- Elektronika użytkowa: wysokie THD może prowadzić do przegrzewania, migotania ekranów oraz skrócenia żywotności sprzętu.
- Silniki elektryczne: zakłócenia mogą powodować niestabilną pracę, spadek sprawności i nadmierne ciepło.
- Systemy przemysłowe: niekontrolowane harmoniczne mogą zakłócać działanie precyzyjnych maszyn i sterowników.
Konsekwencje wysokiego THD
- Uszkodzenia elektroniki: zniekształcony prąd prowadzi do niestabilnej pracy komponentów i awarii.
- Problemy z silnikami elektrycznymi: wibracje, nieregularna prędkość i wyższe zużycie energii.
- Zakłócenia w systemach sterowania: błędy w precyzyjnych operacjach technologicznych.
- Większe zużycie energii: wyższe rachunki za prąd oraz szybsze zużycie sprzętu.
Jak obniżyć THD? Skuteczne metody redukcji harmonicznych
Wysoki poziom THD (Total Harmonic Distortion) może negatywnie wpływać na działanie urządzeń elektrycznych i elektronicznych, prowadząc do przegrzewania się komponentów, awarii sprzętu, a nawet zwiększonego zużycia energii. Istnieje jednak wiele skutecznych metod, które pozwalają ograniczyć zniekształcenia harmoniczne i zapewnić wysoką jakość energii elektrycznej. Poniżej przedstawiamy kluczowe sposoby redukcji THD.

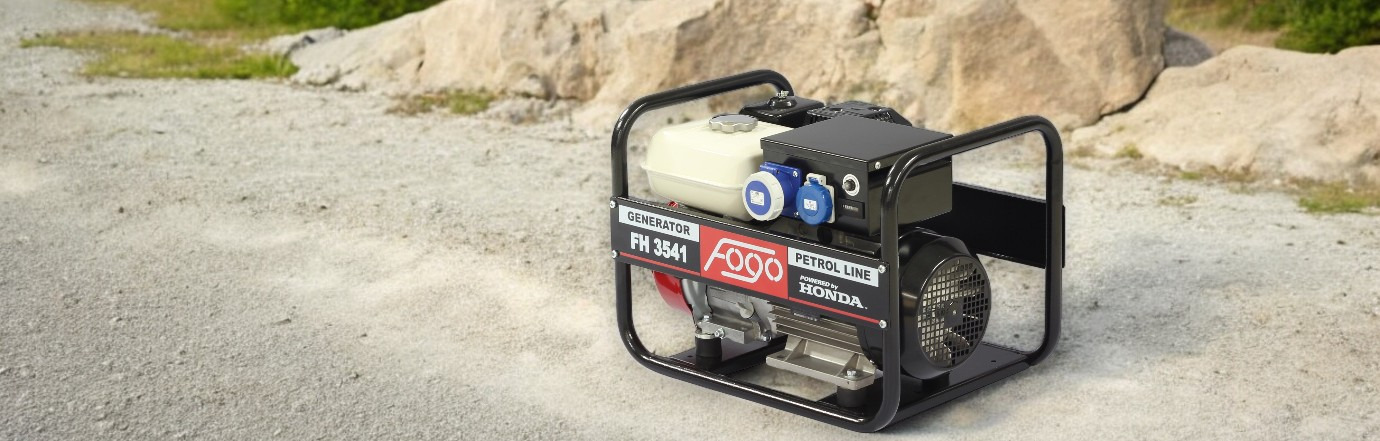

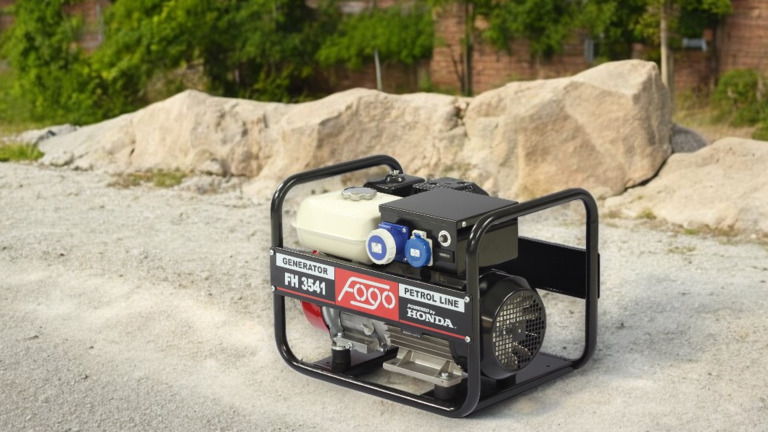

1. Używanie agregatów prądotwórczych o niskim THD
Jednym z najskuteczniejszych sposobów na eliminację problemu wysokiego THD jest wybór odpowiedniego źródła energii. Agregaty prądotwórcze wyposażone w nowoczesne prądnice i inwertery są w stanie dostarczać prąd o niemal idealnym kształcie sinusoidalnym.

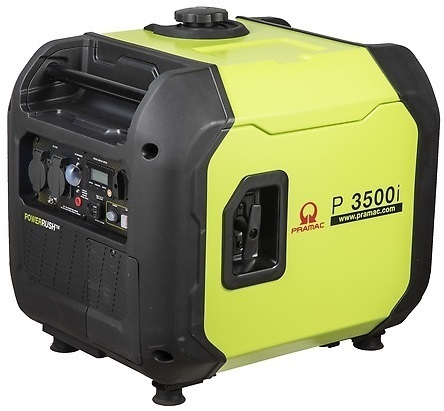

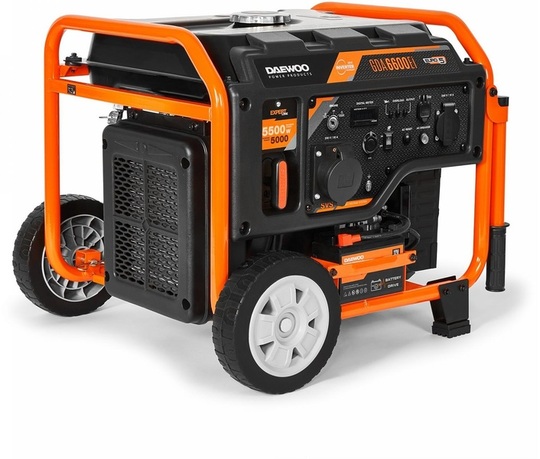

- Agregaty inwerterowe – dzięki zaawansowanej elektronice regulują napięcie i częstotliwość prądu, eliminując zakłócenia i minimalizując THD. Są idealne do zasilania czułych urządzeń elektronicznych.
- Agregaty z niskim THD – dzięki specjalnie zaprojektowanym prądnicom generują czystą sinusoidę, co czyni je bezpiecznym wyborem dla sprzętu elektronicznego i systemów przemysłowych.
2. Filtry pasywne i aktywne – eliminacja harmonicznych
Stosowanie odpowiednich filtrów to jedno z najbardziej efektywnych rozwiązań redukujących THD.
- Filtry pasywne – to układy złożone z cewek, kondensatorów i rezystorów, które są zaprojektowane do eliminowania określonych harmonicznych. Redukują one zakłócenia w sieci elektrycznej i poprawiają jakość zasilania.
- Filtry aktywne – bardziej zaawansowane technologicznie urządzenia, które analizują prąd w czasie rzeczywistym i dynamicznie kompensują niepożądane harmoniczne. Są stosowane w zaawansowanych systemach zasilania wymagających precyzyjnej regulacji napięcia.
3. Używanie transformatorów K-Rated
Transformator K-Rated to specjalistyczne urządzenie zaprojektowane do obsługi obciążeń nieliniowych, które generują harmoniczne. Tego typu transformatory są odporne na skutki wysokiego THD i pozwalają na stabilne dostarczanie energii do systemów wymagających wysokiej jakości napięcia.
4. Modernizacja i optymalizacja systemów zasilania
Wysokie THD może wynikać z przestarzałych systemów zasilania lub nieprawidłowego rozłożenia obciążeń w instalacji elektrycznej. Optymalizacja instalacji może skutecznie zmniejszyć poziom zakłóceń. Można to osiągnąć poprzez:
- Równomierne rozłożenie obciążeń między fazami w instalacji trójfazowej, aby uniknąć asymetrii i niepożądanych harmonicznych.
- Zastosowanie urządzeń o wyższej sprawności energetycznej, które generują mniej harmonicznych.
- Regularne monitorowanie jakości napięcia przy użyciu analizatorów energii, co pozwala na szybką reakcję na pojawiające się zakłócenia.
5. Stosowanie kompensacji mocy biernej
Kompensacja mocy biernej jest istotnym elementem poprawy jakości energii elektrycznej. Urządzenia takie jak baterie kondensatorów mogą zmniejszać zawartość harmonicznych w sieci, co pozytywnie wpływa na poziom THD.
6. Ograniczenie użycia urządzeń o wysokim współczynniku THD
Niektóre urządzenia, takie jak przestarzałe zasilacze impulsowe, silniki sterowane przekształtnikami niskiej jakości czy starsze generatory, generują dużą ilość harmonicznych. Warto zastępować je nowoczesnymi modelami o lepszej jakości zasilania.
7. Monitorowanie i kontrola THD
Regularna analiza poziomu THD w sieci elektrycznej pozwala na identyfikację źródeł problemów i zastosowanie odpowiednich środków zaradczych. W tym celu można wykorzystać:
- Analizatory jakości energii – pozwalają na bieżące monitorowanie THD i wykrywanie jego przyczyn.
- Systemy zarządzania energią – zaawansowane rozwiązania stosowane w przemyśle i dużych obiektach, które optymalizują jakość napięcia i redukują harmoniczne.
Filtry pasywne i aktywne
- Filtry pasywne: eliminują konkretne harmoniczne poprzez zastosowanie cewek i kondensatorów.
- Filtry aktywne: dynamicznie kompensują zakłócenia, dostosowując się do zmieniających się warunków.
Poprawa jakości zasilania

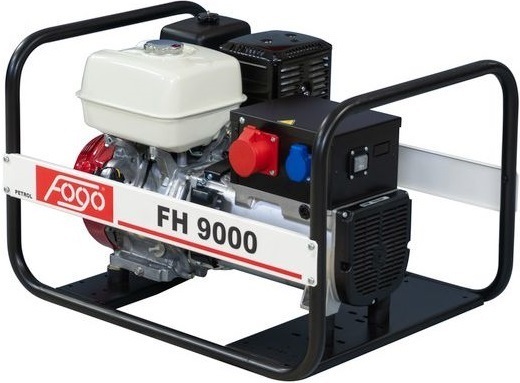

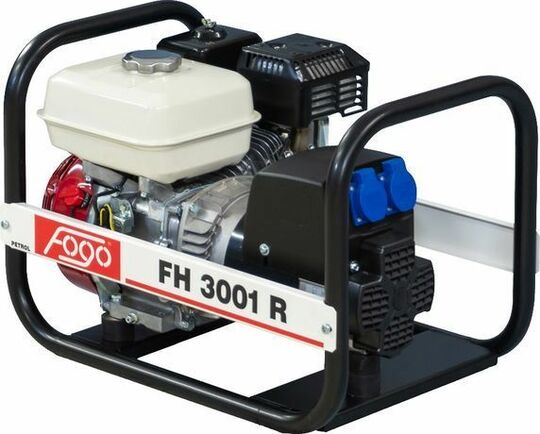

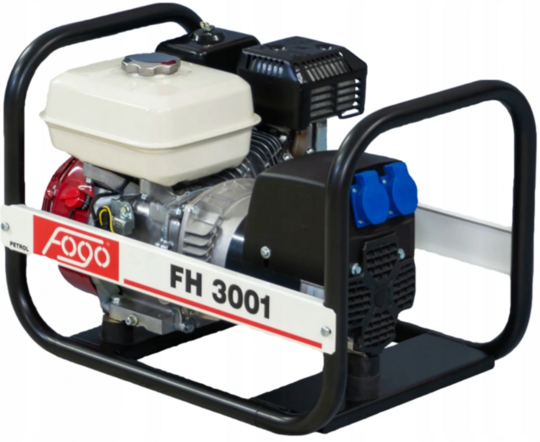

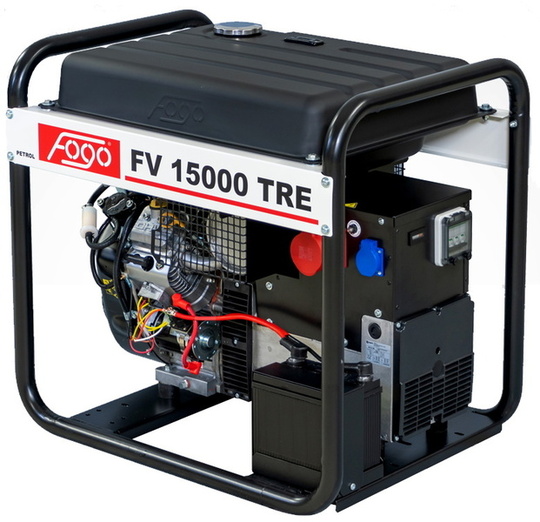

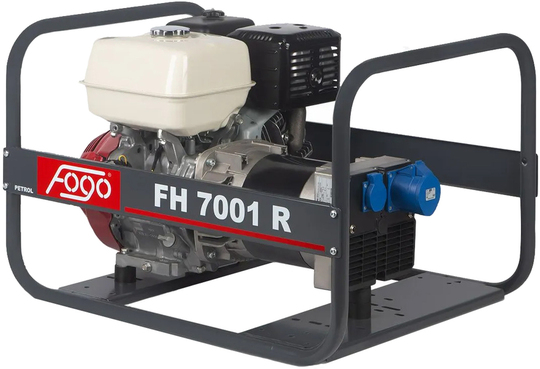

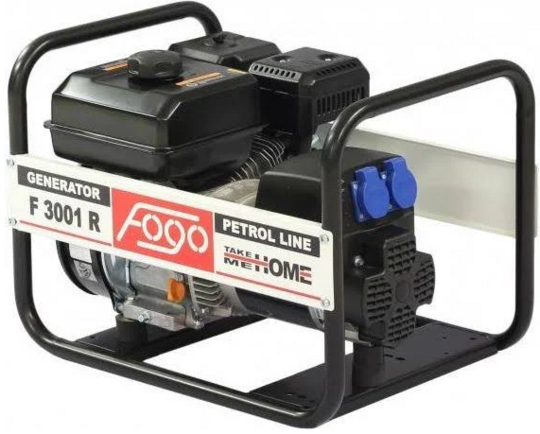

- Używanie agregatów prądotwórczych z niskim THD, np. marki FOGO.
- Modernizacja systemów zasilania i stosowanie transformatorów K-Rated.
- Monitorowanie i kontrola parametrów sieci w czasie rzeczywistym.
THD a normy i regulacje
W różnych krajach obowiązują normy określające dopuszczalne wartości THD:
- IEEE 519: międzynarodowy standard określający maksymalne poziomy THD w sieciach elektroenergetycznych.
- EN 50160: europejska norma dotycząca jakości energii elektrycznej.
- Normy branżowe: w sektorze medycznym, lotniczym czy IT wymagane są bardzo niskie wartości THD.
THD w różnych branżach – przykłady zastosowania
- Przemysł: systemy sterowania PLC wymagają stabilnego napięcia o niskim THD.
- Budownictwo: agregaty zasilały dźwigi i maszyny budowlane, gdzie zakłócenia mogą powodować usterki.
- Dom i biuro: niskie THD jest kluczowe dla bezpiecznego działania komputerów, monitoringu i sprzętu RTV.
- Szpitale i laboratoria: wysoka jakość energii jest wymagana do działania aparatury medycznej.
Podsumowanie
Obniżenie poziomu THD to kluczowy krok w zapewnieniu stabilnej i efektywnej pracy urządzeń elektrycznych. Dzięki stosowaniu agregatów o niskim THD, filtrów harmonicznych, transformatorów K-Rated oraz poprzez optymalizację systemów zasilania można skutecznie zredukować zakłócenia i zwiększyć niezawodność instalacji elektrycznych. Inwestowanie w jakość energii elektrycznej nie tylko minimalizuje ryzyko awarii, ale także zmniejsza koszty eksploatacji i poprawia efektywność energetyczną.
Jeśli szukasz rozwiązań zapewniających najwyższą jakość energii, warto rozważyć zakup agregatów, które charakteryzują się wyjątkowo niskim poziomem THD, dzięki czemu są bezpieczne dla wszelkiego rodzaju odbiorników – od domowych urządzeń elektronicznych po zaawansowane systemy przemysłowe.
